齒輪用針規
- 日本SK齒輪用針規，專門用來測量外齒輪、內齒輪滾柱外母線直徑，是測量齒輪的必備工具，可以按照J(rèn)CSS標準校準。
- 咨詢熱線：0755-29695109
-
產品詳情
聯系我們

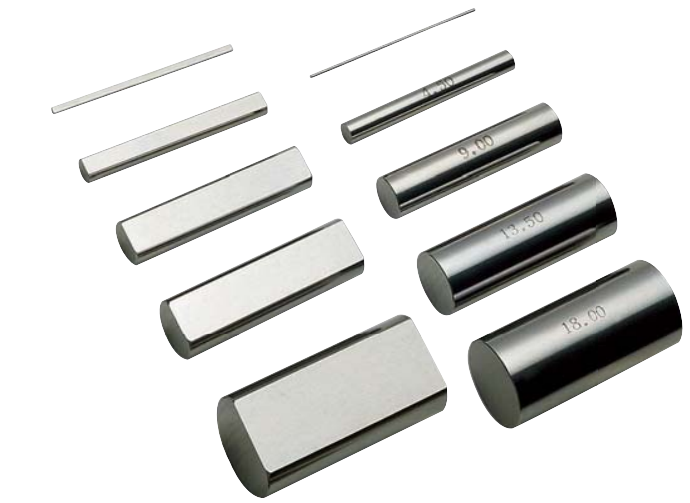

日本SK新瀉精機鋼制針規套裝OP系列（測量齒輪用）
日本SK齒輪用針規，專門用來測量外齒輪、內齒輪滾柱外母線直徑，是測量齒輪的必備工具，可以按照J(rèn)CSS標準校準。全部商品都經過高溫冷卻處理。
齒輪用鋼制針規特點
（1）可快速準確地測量外齒輪、內齒輪滾柱外母線直徑。（為更加方便使用時給針規著磁）
（2）OP系列齒輪漸開線的滾柱外母線直徑測量用規。各個模數單位的套餐內配有內徑孔外母線直徑測量用削面針規2支以及外徑（軸）外母線測量用削面針規2支。
（3）單支也可銷售。
（4）V、V1、U以及針規的特殊尺寸，按照您的要求也可以定制。
齒輪用針規訂購注意事項
想得到合適的針規直徑，請確認以下內容
（1）用于測量齒輪內徑還是外徑？
（2）齒輪的模數或者徑節
（3）齒輪齒數
（4）齒輪壓力角
（5）齒輪徑節邊位系數
（6）齒輪扭轉角

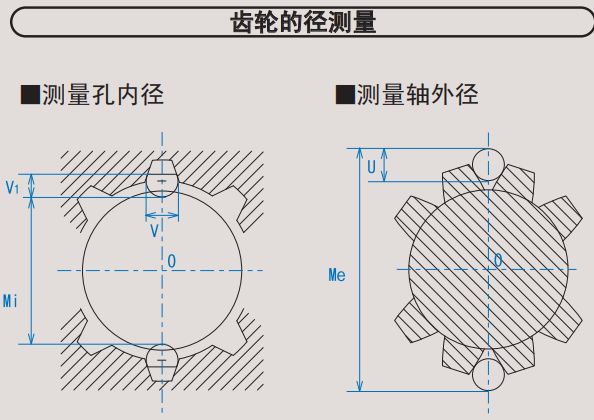

齒輪內徑/外徑測量方法
測量齒輪孔內徑，測量齒輪軸外徑
如上圖，將2支針規插入齒輪直徑線上箱規的齒槽里，通過對內齒輪2支針規的圓周上最近距離，和外齒輪2支針規的圓周上最遠距離的測量，可以容易的得其各自滾柱，外母線直徑。
齒輪用針規OP-1產品參數
模數 （mm） | 測孔內徑用針規 直徑（V）切面高度（V1）mm | 測軸外徑用直徑針規 直徑U（mm） |
| 0.5 | 1.00 × 0.84 | 0.90 |
| 1.0 | 2.00 × 1.68 | 1.80 |
| 1.25 | 2.50 × 2.10 2.40 × 2.00 ※1 | 2.25 ー |
| 1.667 | 3.333 × 2.80 | 3.00 |
| 2.5 | 5.00 × 4.26 | 4.50 |
| 5.0 | 10.00 × 8.40 | 9.00 |
| 10.0 | 20.00 × 16.80 | 18.00 |
齒輪用針規OP-2產品參數
模數 （mm） | 測孔內徑用針規 直徑（V）切面高度（V1）mm | 測軸外徑用直徑針規 直徑U（mm） |
| 0.75 | 1.50 × 1.20?? — | 1.35 1.40 ※2 |
| 1.5 | 3.00 × 2.52 | 2.70 |
| 2.0 | 4.00 × 3.36 | 3.60 |
| 3.0 | 6.00 × 5.04 ※1 | 5.40 |
| 3.75 | 7.50 × 6.30 | 6.75 7.00 ※3 |
| 4.5 | 9.00 × 7.56 | 8.10 |
| 6.0 | 12.00 × 10.08 | 10.80 |
| 7.5 | 15.00 × 12.60 | 13.50 |
